ГИДРАВЛИЧЕСКАЯ СХЕМА КОТЕЛЬНОЙ

Упрощенная гидравлическая схема каскадной котельной комплект для коммуникации с интерфейсом IU 04



Гидравлическая схема каскадной котельной

Условные обозначения:
Котел 1,
Котел 2,
Котел 3.
котлы Therm DUO 50 (с аварийным вентилем)
ЗВ запорный вентиль
ГВС подача горячего водоснабжения
ОК обратный клапан
ГКДД гидравлический компенсатор динамических давлений (анулоид)
Ф фильтр
ЦН насос отопительной системы
трехходовой клапан
ГА мембранный расширительный бак (гидроаккумулятор)
ГБ предохранительный клапан (группа безопасности)
ТЗ термозонд
ХВС подача холодной воды

Каскадная котельная. Часть 1. Общие положения.

Введение

Сегодня проблема отопления стоит очень остро и ее часто рассматривают, уделяя ей большое внимание. В процесс вовлечены как профессионалы так и рядовые потербители. В этом материале Вам предлагается рассмотреть решение производства тепла в новом ракурсе. Будут рассмотрены варианты и подбор котлов с учётом возможностей, которые может предоставить современная техника, внедренная в системы каскадов котлов Therm. Оптимальный выбор теплогенерирующего оборудования поможет существенно снизить расходы, не экономя на требованиях к комфорту.

Если сравнить суммы расходов на эксплуатацию жилых домов или иных объектов до установки каскадных котельных Thermona и после, то экономия средств может достигать невероятной величины - до 40% в год. Окупаемость инвестиций наступает очень быстро. Кроме высокой эффективности и плавной модуляции мощности в очень широком диапазоне, каскадная котельная может быть размещена непосредственно в отапливаемом объекте. Cистема каскада котлов реагирует точно и быстро на изменяющиеся требования к отоплению объекта и не имеет инерционныx потерь, характерных для неповоротливых центральных систем отопления, как и для котельных с одним массивным и громоздким котлом.


Что такое каскад котлов

Каскад котлов - это специальная система соединения нескольких котлов, позволяющая им работать как единому целому. Особенность конструкции котлов Тherm и их автоматики позволяет плавно увеличивать вырабатываемую мощность от 24% номинальной мощности одного используемого котла. При необходимости в увеличенной мощности (до 1440 кВт), каскадное включение котлов обеспечит большие преимущества. Прежде всего, установка котлов Therm DUO 50T, DUO 50FT, DUO 50, TRIO 90T, TRIO 90 и 45KD эффективно использует занимаемую площадь. У котельной самый высокий коэффициент занимаемой площади к установленной мощности, при этом сохраняются все преимущества каскадного подключения и бесступенчатая модуляция мощности.

В каскад можно включать не обязательно котлы одного типа KD, DUO или TRIO. Котлы можно комбинировать разной мощности, что позволяет достичь адаптации системы к реальным теплопотерям объекта и к необходимой производительности горячего водоснабжения. В отрасли отопления каскад стал новаторским способом оптимизации теплогенерирующих объектов большой мощности. Один котел большой мощности работал бы и при невысокой потребности в тепле, перегревая систему, используя каскадное включение можно включить именно то количество котлов, которое необходимо в данный момент, что регулируется электронной микропроцессорной автоматикой.

Подтверждено на практике, что в отопительный период в 80% времени мощность котла востребована только на 50%. То есть, за сезон в целом, котел используется только на 30% от максимальной мощности. Это означает, что основное время он работает на минимальной мощности с низким КПД. Тогда как каскадная схема обеспечивает необходимую мощность в данный момент времени, подключая один за другим нужное количество котлов и выводя их в оптимальный, экономичный режим. Каскадное регулирование, управляемое программно, убирает воздействие фактора разбалансировки мощности теплогенерации и необходимости в тепле потребителей. Диапазон изменения мощности каскадом позволяет постоянно работать с низкой температурой отопительной воды, что снижает потери на излучение и в период простоя системы. Увеличивается готовность и оптимизируются температурные условия отопления для повышения комфортности использования.

До недавнего времени функционирование каскадной котельной могло поддерживать только дорогостоящее оборудование, с полностью измененной автоматикой ведущего котла. Прорывом была разработанные для котлов интерфейсы коммуникации, подключаемые к стандартным платам и дающие возможность передавать информацию между котлами и плавно изменять мощность всех котлов, подключенных в каскад. Это позволило устанавливать оптимальные параметры мощности в любой момент работы и получать доступ к информации о производимых каждым котлом действиях, например, при диагностике неисправностей или при пуско-наладке каскадной котельной. Каскадная котельная - это "интеллектуальная система" с полностью автоматизированным режимом работы без присутствия "человеческого фактора".

Сегодня техническое решение с применением стандартизированного аппаратного и программного обеспечения доступно и для очень экономных хозяев.


Почему каскад

Присутствующие в настоящее время на рынке котлы могут быть в различном исполнении - котлы с одной постоянной мощностью, котлы с двумя постоянными мощностями и котлы с плавным регулированием мощности (приблизитeльно от 40% до 100% мощности). Обычно предлагаются блоки управления последовательным включением котлов ("каскадныe переключатели"), которые поочередно могут включать и выключать котлы. Стандартная схема включения - до 4 котлов в каскаде. На практике этому соответствует шаг вводимой мощности в 100 кВт, при общей максимальной 400 кВт, т.е. скачек в 25%. В противоположность этому каскад котлов THERM работает от минимальной мощности, напр. 13 кВт (45 KD) плавно до макс. мощности 400 кВт. Естественно, в этом случае расход газа будет значительно меньше. К преимуществам каскадного включения котлов, относится и большое количество вариантов возможных котельных. Можно менять как расположение котлов, так и компоновку самой котельной. Котельную можно разместить практически везде - в подвале, отдельной пристройке или на чердаке. Отдельные котлы и оборудование каскадной котельной можно устанавливать произвольно так, что котельная, как детский конструктор, точно встанет в отведенное пространство.

Почему каскад из котлов THERM

Настенные котлы THERM, при одиночном использовании, плавно регулируют собственную мощность от прибл. 23% до 100% (в зависимости от типа используемых котлов) номинальной мощности. Каскад котлов THERM уникальным, но вместе с тем простым способом, дает возможность увеличить диапазон плавного изменения производительности котeльной от минимальной мощности, которую производит один котел, до максимальной мощности всех 16 котлов, подключенных каскадно. Это расширяет диапазон управления от 1,8% до 100% мощности для 16 котлов, включенных в каскад. Реализация очень проста - в каждый подключаемый котёл устанавливается коммутирующая плата интерфейса, подключаемая с помощью двух проводов к другим котлам и полноценный каскад готов. Без применения дорогостоящего каскадного переключателя. Так же просто управление каскадом в целом. Надо включить все котлы, а затем на первом установить температуру отопления. Все остальное котлы сделают "сами". Отпадает необходимость в трудоемкой и сложной настройке каждого котла, настройке управления ведущего котла и т.д. При необходимости увеличить количество котлов, надо подключить к отопительной системе еще один котел, установить в нем интерфейс, подключить два провода и запустить каскад.

Все очень просто. Достаточно на всех интерфейсах установить переключатели, в соoтветствии порядковым номером котла в каскаде, установить переключатель, находящийся в главном котле, по общему количеству котлов и каскад начнет работать. Эту первичную настройку, во избежание осложненний, должен произвести сервисный техник. В дальнейшем подобные настройки больше не производятся. В случае управления нагревом отопительной воды по наружной температуре (эквитермное регулирование), достаточно установить допольнительно только один датчик и каскадная котельная будет работать в зависимости от погодных условий. Эквитермное регулирование настоятельно рекомендуется использовать в котельных, отапливающих производственные или офисные здания, для полного исключения ошибок, связанных с действиями неподготовленного персонала.

Еще одно преимущество котлов THERM проявляется в решении вопроса горячего водоснабжения (ГВС). Один или несколько бойлеров гидравлически подключается через трёхходовой кран к котлу в каскаде, а термостат резервуара двумя проводами соответствующему котлу в каскаде и вопрос ГВС решен. Любой котел THERM, подключенный в каскад THERM, кроме управляющего котла, может греть воду для горячего водоснабжения. Тем самым максимальное количество котлов, подключенный к каскаду, которые могут нагревать воду для ГВС, составляет до 15 единиц.

    Кратко основные преимущества котлов THERM:
  1. исключительная эффективность инвестиций;
  2. экономичное и высокоэффективное решение коммуникации в каскаде;
  3. большая экономия расходов по сравнению с иными источниками тепла;
  4. полностью автоматизированная работа;
  5. отличная экономика эксплуатации;
  6. широкая модуляция мощности котельной в целом (напр. от 13 до 720 кВт);
  7. высокая надёжность в работе;
  8. простой монтаж и ввод в эксплуатацию;
  9. простое и наглядное техническое решение;
  10. простое и наглядное управление;
  11. оптимальная адаптация для подключения бойлера ГВС;
  12. малая занимаемая площадь;
  13. удаленные диагностика и мониторинг котельных;
  14. бережное отношение к окружающей среде.

Котлы, используемые в каскадных котельных

Чаще всего для включения в каскад используются котлы Therm DUO 50, DUO 50 T, DUO 50 FT, TRIO 90, TRIO 90 T или котлы Therm 45 KD. Можно включить в каскад и котлы мощностью 28, 20, 17 или 14 кВт. Техническое решение системы каскада котлов позволяет включить в каскад все котлы THERM с автоматикой управления DIMS, а это котлы с цифровым дисплеем, за исключением котлов с проточным нагревом контура ГВС. Для больших каскадных котельных, прежде всего, можно использовать котлы TRIO 90 или версию с принудительным отводом продуктов горения - TRIO 90T (преимущества DUO 50 FT). Отдельная тема - это каскадные котельные из конденсационных котлов Therm 45 KD.

Управление котлом THERM

Комбинация интеллектуального управления котлов Thermona и конденсационного принципа котлов приводит к резкому уменьшению расходов на отопление и нагрев контура ГВС при сохранении очень низких параметров выбросов в результате процесса сгорания газа. Первым толчком для разработки конденсационного котла THERM 45 KD было преимущественно применение его в каскадных котельных. При разработке системы каскадной котельной из конденсационных котлов специалисты компании Thermona использовали собственный опыт, полученный при проектировании систем каскадных котельных из традиционных котлов. Система каскадной котельной в целом спроектирована так, что обеспечивает конечному пользователю комплексное, продуманное решение отопления и контура ГВС. Поэтому каскад из котлов Therm 45 KD выполнит все требования, предъявляемые к источнику тепла, и не только это. Одновременно каскадная котельная позволяет и использовать полностью совместимое эквитермное управлениe без необходимости установки дополнительных систем управления или регуляторов. Сегодня не все производители могут предложить подобное решение.

Такой же каскад как из газовых котлов THERM, можно собрать используя электрокотлы Therm. Все электрокотлы THERM могут быть соединены вместе. Интеллектуальное управление каскада электрокотлов позволяет использовать в качестве источника тепла каскад с плавным регулированием мощности. Каскад из электрокотлов THERM позволяет нагревать воду для хоз. нужд в бойлере. Только системы управления каскадами газовых и электрических котлов не могут быть соединены между собой.


Характеристики котлов

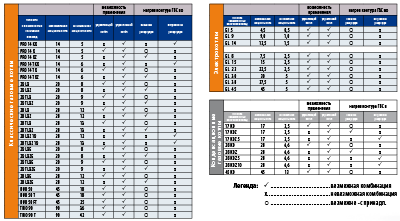

Возможность подключения котлов THERM в каскад
Характеристики котлов THERM DUO 50, DUO 50T
Характеристики котлов THERM DUO 50FT
Характеристики котлов THERM TRIO 90, TRIO 90T
Характеристики котлов THERM 28
Характеристики продуктов горения котлов THERM
