Каскадная котельная. Часть 2. Подбор и установка основного оборудования

Выбор размещения источников тепла

Размещение каскадных котельных

В зависимости от различных особенностей определенного объекта необходимо обозначить место, где будет размещен источник тепла - каскадная котельная. Есть множество вариантов размещения котельной (см. рис.), каждый из которых имеет свои за и против. При равных условиях первоочередное внимание требуется уделить отводу продуктов сгорания и вентиляции котельной, тепломеханической схеме системы отопления в целом, размеру помещения и т.д. Большое разнообразие подходящих под размещение котельных "Термона" привело нас к мысли разделить порядок проектирования каскадной котельной по принципу размещения. Некоторые главы проектирования каскада будут общими для всех вариантов размещения, поэтому они приведены в начале.

Незначительные требования к размещению каскадной котельной позволяют её установить практически везде. Установка котлов в чердачных помещениях сэкономит место и не будет необходимости в строительстве высокого дымохода для достаточного рассеивания дымовых газов.

Определение количества котлов

Основным параметром для проектирования котельной, выбора подключения и расчёта всех устройств является установленная мощность котлов, которая можно назвать подключаемой тепловой мощностью источника тепла. Она зависит от тепловой мощности, необходимой для возмещения теплопотерь объекта и потребления тепла остальными потребителями (нагрев контура ГВС, вентиляционной техникой, технологическими процессами и т.д.).

Мощность котельной ввиду изменений потребления тепла во времени не задается простым сложением всех максимальных потребляемых мощностей, а должна быть определена индивидуально. Норма ЧСН 06 0310 устанавливает порядок расчёта для видов объектов.

  1. Отопление объекта с периодической вентиляцией и нагревом воды.
    QПРИС = 0,7 . QОТОП + 0,7. QВЕНТ + QГВС (Вт, кВт)
  2. Отопление объекта с постоянной вентиляцией или непрерывным технологическим нагревом.
    QПРИС = QОТОП + QТЕХН (Вт, кВт)
  3. Отопление объекта и нагрев воды проточным способом с преимущественным нагревом контура ГВС.
    QПРИС=MAX(QОТОП, QГВС) (Вт, кВт)

Где

  • QПРИС – мощность установленных котлов (общая мощность котельной);
  • QОТОП – теплопотери объекта при наружной расчётной температуре;
  • QВЕНТ – тепловая потребляемая мощность вентиляционной техники (принудительная вентиляция);
  • QГВС – тепловая потр. мощность нагрева контура ГВС;
  • QТЕХН – тепловая потребляемая мощность для вентиляции или технологического нагрева.

Рекомендуем уделить большое внимание проектированию котельной. Часто случается, что из-за упрощения и недооценки расчёта потребления тепла и теплопотерь объекта будет спроектирована котельная со значительно завышенными параметрами или наоборот, недостаточными для покрытия мощностного пика. В результате это ведёт к неэффективной работе и избыточному увеличению инвестиционных расходов, или источник тепла будет недостаточен с точки зрения пользователя.

Очень внимательно и грамотно действуйте при реконструкции котельных на твёрдом топливе, когда установленная мощность имеющихся котлов практически всегда завышена и иногда более чем на 100%!

Закрепление котлов

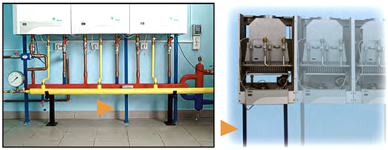

Крепление котлов в котельной

Для крепления настенных котлов рекомендуем использовать несущую раму, закрепленную на стене и в конструкции пола. Для крепления котлов на стену можно использовать планки подвеса, поставляемые с котлами.

Внимание, при использовании крепёжных планок стена должна обладать достаточной несущей способностью!
Запрещено крепить котлы на непрочную перегородку!

После этого на несущую раму или подготовленные крепёжные планки достаточно закрепить отдельные котлы.

Разработка и монтаж отдельных гидравлических частей каскадной системы

Перейдем к проекту гидравлической части каскадной котельной. При разработке и установке каскадной системы необходимо соблюдать некоторые простые технические правила. Это предотвратит принципиальные ошибки, которые бы позднее уменьшили потребительскую ценность устройства.

В следующей части будут по порядку рассмотрены следующие составляющие каскадной котельной:

  • гидроотсекатель + гидрокомпенсатор динамических давлений (HVDT-S)
  • шламоотделитель - Spirovent kal
  • гидравлическое подсоединение отдельных котлов
  • предохранительное оборудование
  • решение нагрева контура ГВС
  • главный циркуляционный насос отопительного контура
  • дополнительные компоненты
